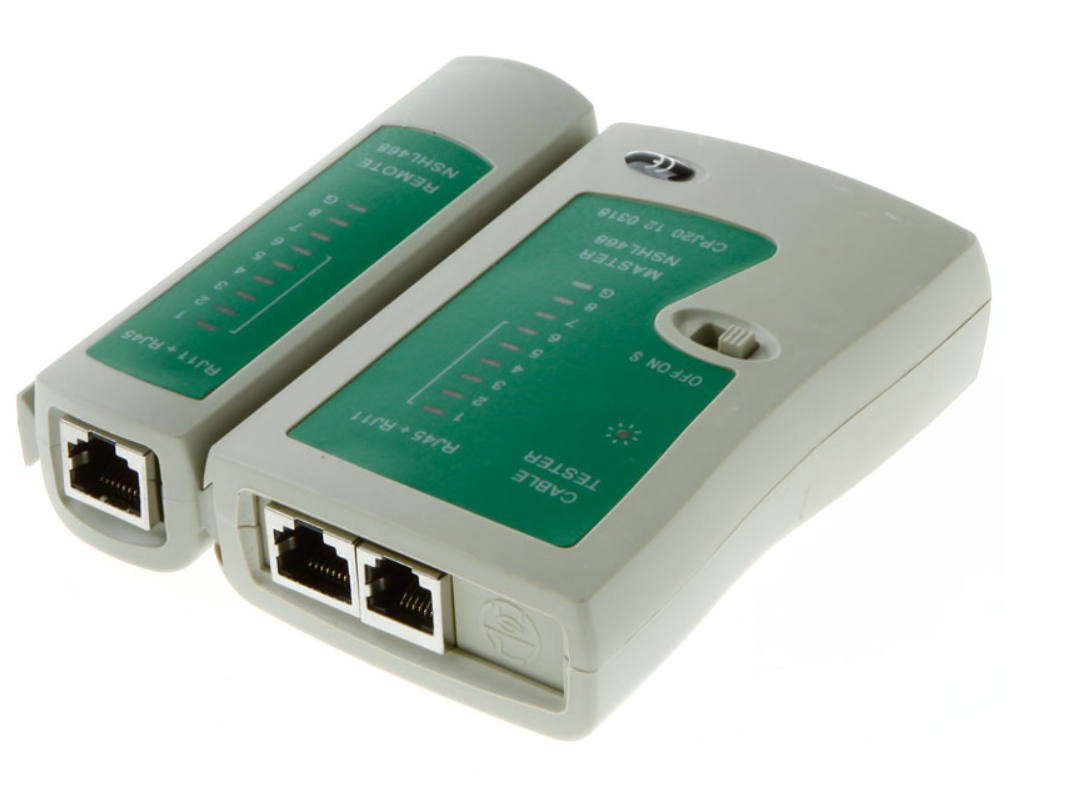

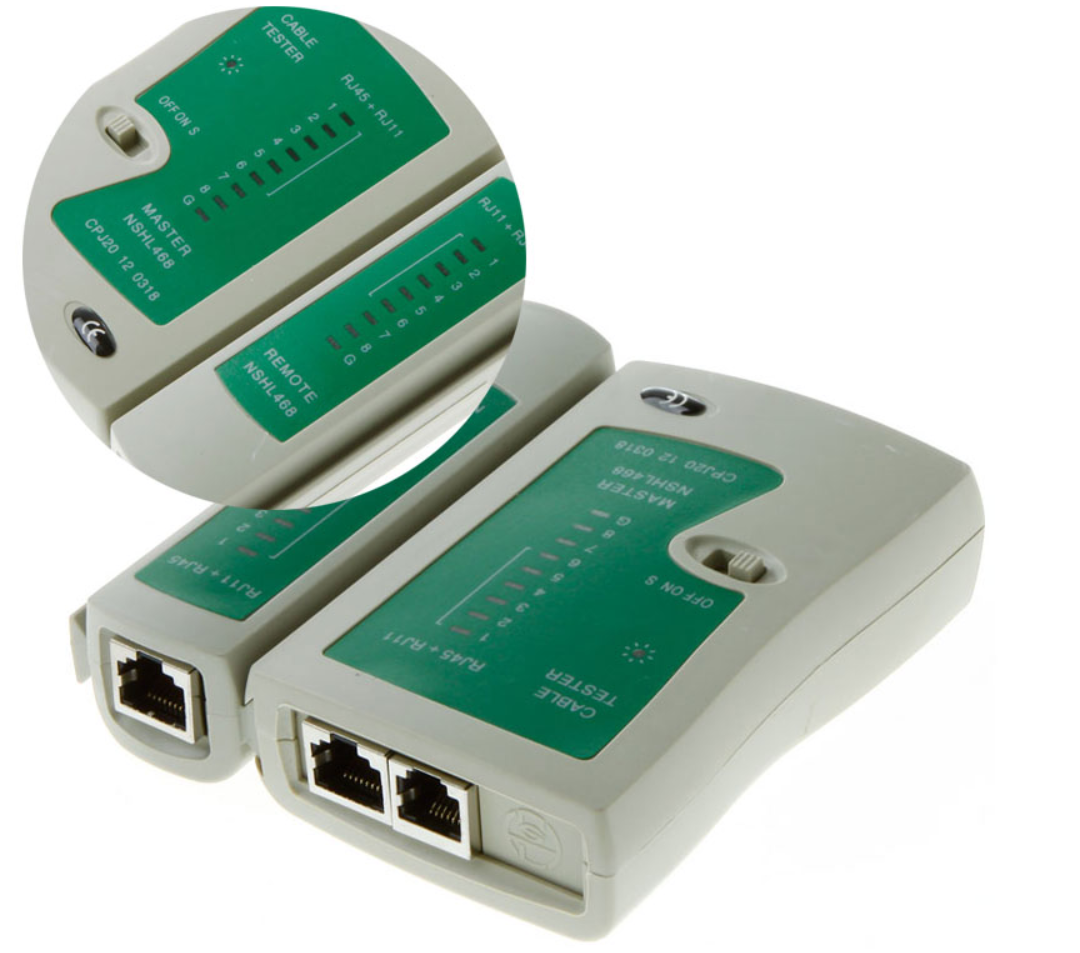

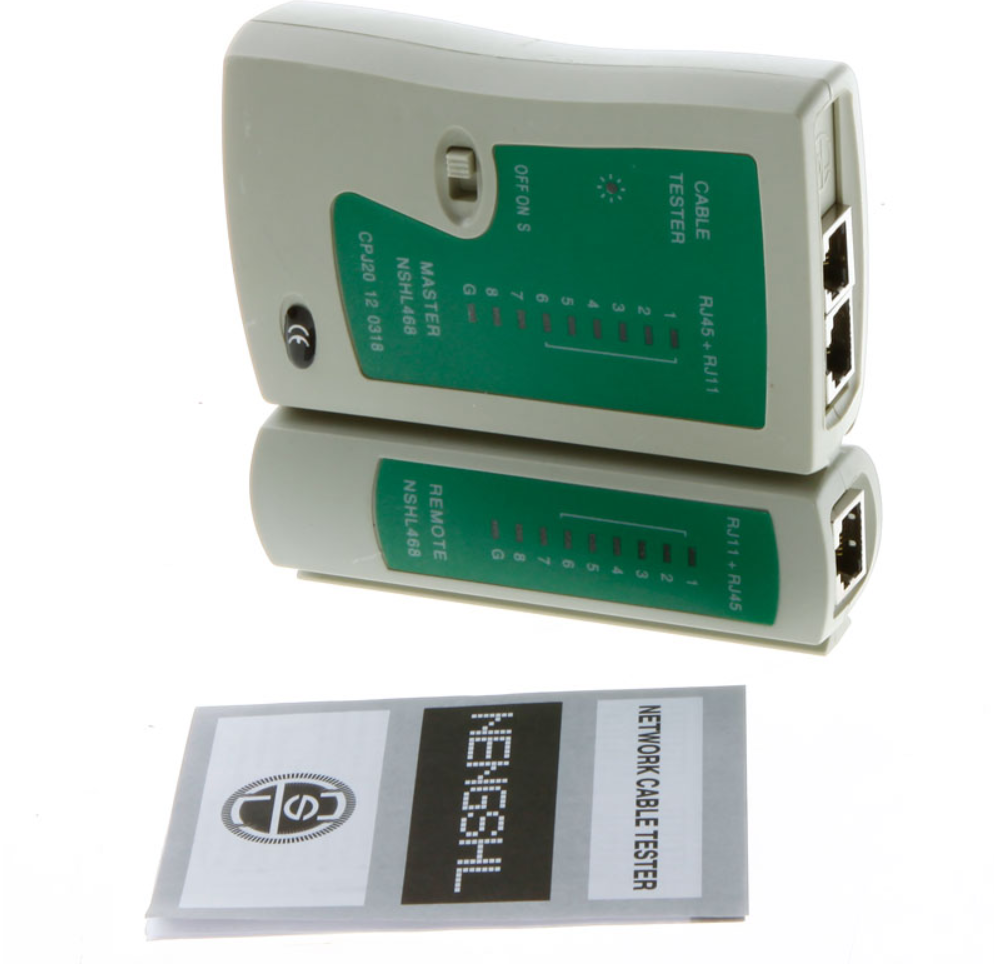

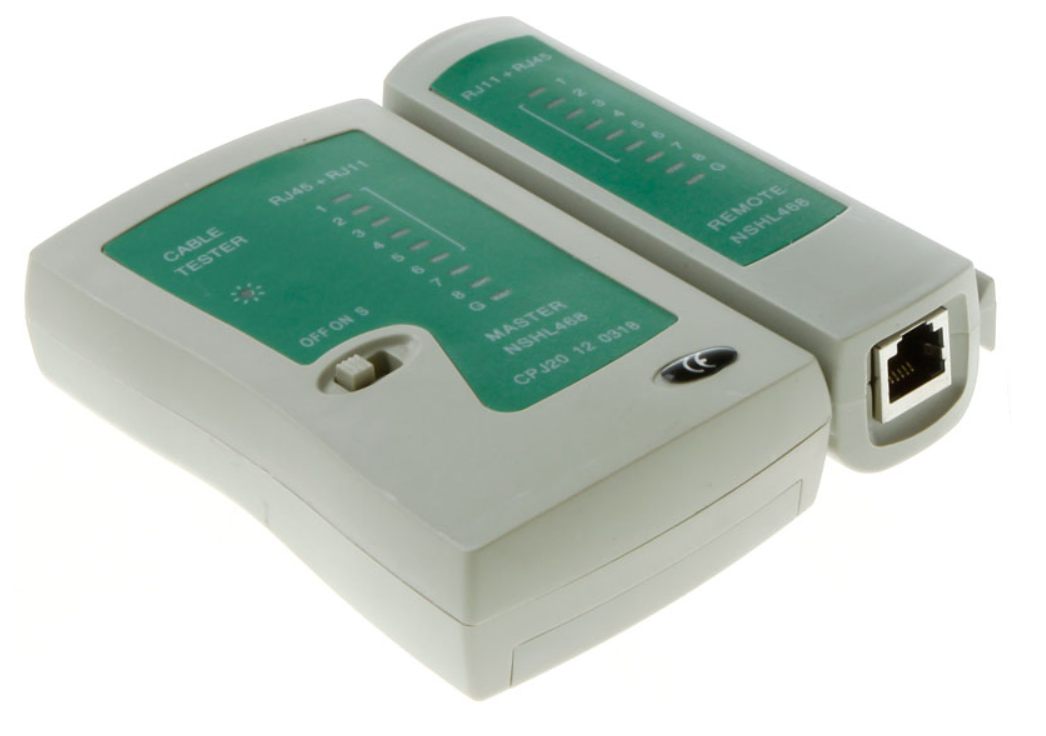

Network Cable Tester RJ45/RJ11/RJ12 CAT5 UTP KKMOON:CPJ

ダブルツイストケーブルのテスト：電源を入れます。 （Sは低速自動グレード、Misマニュアルです）ケーブルをメインテスターとリモートテスターの両方に入れます。メインテスターのライトは、1からGの順に点灯します。
メインテスター：1-2-3-4-5-6-7-8-G
リモートテスター：1-2-3-4-5-6-7-8-G RJ45

1-2-3-4-5-6 RJ11

以下は異常な接続です：
1本のケーブル、例えばケーブルNO.3が開放されている場合、メインタイザーとリモートテスターの2つのNO.3ランプは点灯しません。

複数のケーブルが接続されていない場合は、複数のライトがそれぞれ点灯しません。 2本未満のケーブルが接続されている場合、ライトは点灯しません。
ケーブルの2つの端が、例えばNOのように乱れている場合。 2およびNO。 4、次に表示されます：
メインテスター：1-2-3-4-5-6-7-8-G
リモートテスタ：1-4-3-2-5-6-7-8-G
2本のケーブルが短絡している場合は、主テスターは変わらずに、対応するライトはどちらもリモートテスターではオンになりません。 3本を含む3本のケーブルが短絡している場合は、対応する電源はオンになりません。
テストパッチパネルまたはウォールプレートアウトレットの場合、お互いに一致する2本のケーブル（RJ45）がテスターに??接続されます。
同じ軸のテストケーブルの場合は、ケーブルが動作するとBNCがオンになります。

このテスターでは9Vのリピートバッテリーを使用しています。微弱な光が消える場合は、バッテリーを交換することをお勧めします（バッテリーは含まれていません）。

カラー：ホワイト
メイン集落

サイズ：105 * 67 * 28ミリメートル
重さ：74g
リモートテスタ
サイズ：105 * 38 * 28ミリメートル

(google翻訳)

Test of double-twisted cables: Switch on the power. (S is slow automatic grade; Mis manual.) Put cables into both main tester and remote tester. The lights of the main tester will turn on sequently form 1 to G.
Main tester: 1-2-3-4-5-6-7-8-G
Remote tester: 1-2-3-4-5-6-7-8-G RJ45
1-2-3-4-5-6 RJ11
Following are abnormal connections:
If one cable; for example cable NO.3 is open circuited; the two NO.3 lights of the main tseter and remote tester will not turn on.

If several cables are not connected; several lights will not turn on respectively. If less than two cables are conntected; none of the lights is on.
If two ends of a cable is disordered; for example NO. 2and NO. 4; then displays on:
Main tester: 1-2-3-4-5-6-7-8-G
Remote tester: 1-4-3-2-5-6-7-8-G
If two cables are short circuited; neither of the corresponding lights is on of the remote tester while main tester remains unchanged. If three cables; including three; are short circuited; none of the corresponding liaghts is on.
If test patch panels or wall plate outlels; two cables which can match each other (RJ45) will be connected to the tester.
If test cables of the same axes; BNC turns on when the cable works.

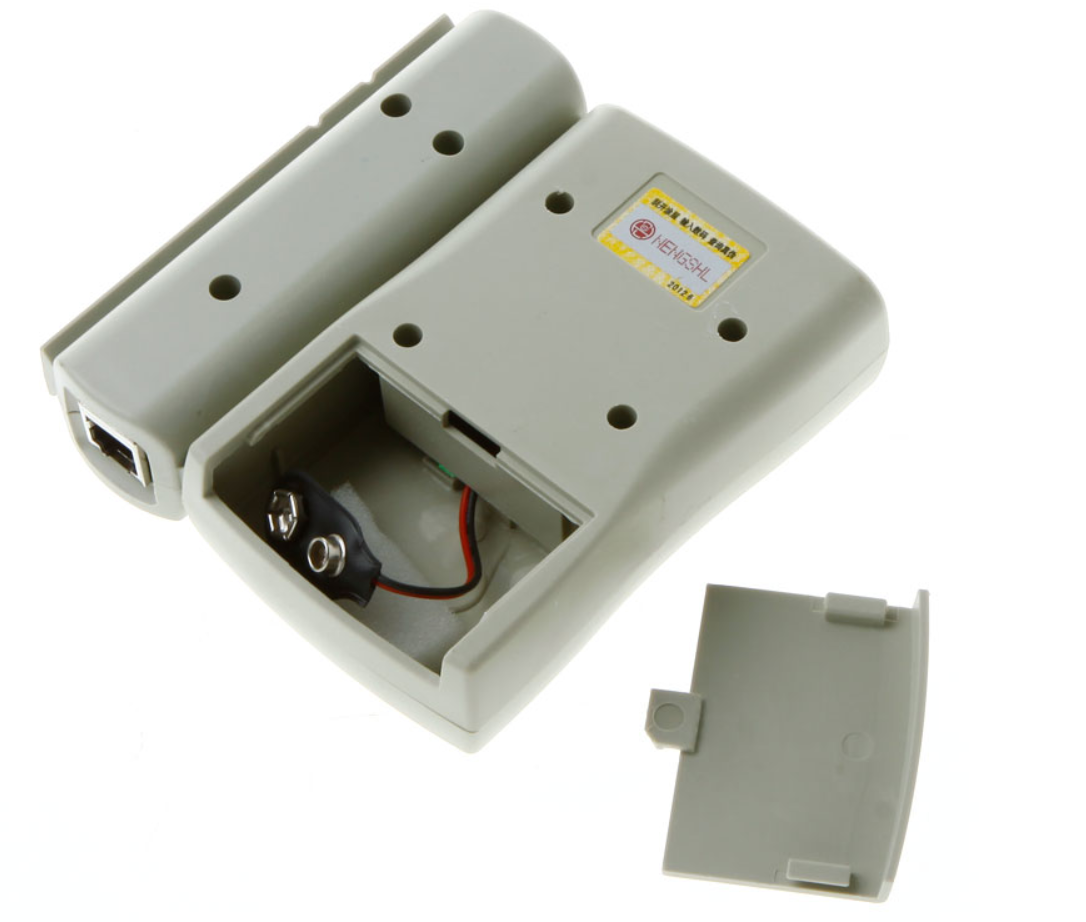

9V reduplicated battery is used in this tester. Battery is advised to change if any weak light oppears.( Battery is not included.)

Colour: white
Main tseter
Size: 105*67*28mm
Weight: 74g
Remote tester
Size: 105*38*28mm
